Thiết kế thang máy

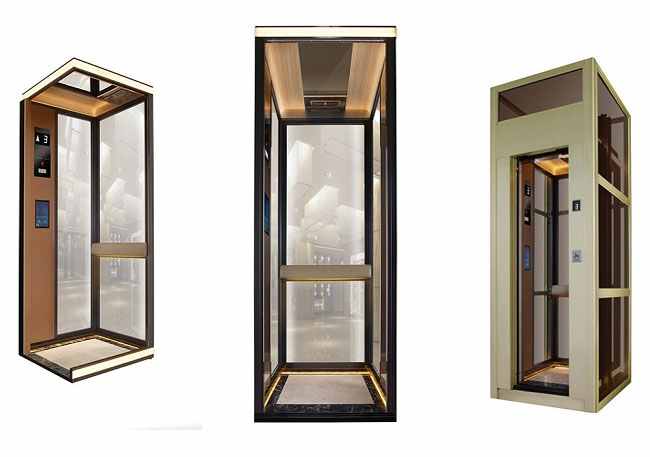

Thiết kế thang máy rất cần thiết cho mỗi công trình lắp đặt thang máy theo đúng tiêu chuẩn. Bởi có rất nhiều các mẫu thang khác nhau như: thang máy gia đình, thang máy mini hay các dạng thang tải hàng, thang trọng tải lớn. Chính vì vậy, việc thiết kế thang sẽ giúp cho công trình của bạn trở nên phù hợp hơn với không gian, kiến trúc của ngôi nhà hay tòa nhà bạn đang sinh sống và sử dụng.

Vì sao cần sử dụng dịch vụ thiết kế thang máy?

Thiết kế thang máy là bước cực kỳ quan trọng, định hình thang máy trước khi được lắp đặt, hoàn thiện và đưa vào sử dụng. Việc thiết kế thang máy liên quan trực tiếp đến kiến trúc, không gian tòa nhà cũng như diện tích, tính an toàn, tiện lợi cho người sử dụng về sau. Để hoàn thành các bước này một cách chính xác nhất, bạn cần có sự am hiểu về chuyên môn cũng như kinh nghiệm lâu năm trong nghề.

Các tiêu chuẩn thiết kế thang máy cho nhà cao tầng

Thiết kế thang máy cho nhà cao tầng cần đảm bảo sự an toàn cao, hiệu quả, tiết kiệm chi phí và đặc biệt là phải phù hợp. Dưới đây là 6 tiêu chuẩn thiết kế thang máy nhà cao tầng cơ bản bạn cần quan tâm.

Một số nguyên nhân gây suy giảm sự an toàn của thang máy tại các tòa nhà cao tầng có thể kể đến như:

  • Thiết kế thang máy không phù hợp với kiến trúc,
  • Sử dụng thang máy trong thời gian dài mà không bảo dưỡng định kỳ,
  • Lựa chọn lắp đặt các dòng thang máy kém chất lượng, không được kiểm định kỹ càng,…

Để hạn chế các tình trạng này xảy ra, những tiêu chuẩn an toàn khi thiết kế thang máy nhà cao tầng được Nhà nước quy định và công bố đầy đủ trong các văn bản pháp luật sau:

  • TCVN 5744:1993: Tiêu chuẩn về an toàn khi lắp đặt và sử dụng
  • TCVN 5866:1995: Tiêu chuẩn về cơ cấu an toàn cơ khí
  • TCVN 5867:1995: Tiêu chuẩn về an toàn cabin, ray dẫn hướng, đối trọng
  • TCVN 6395:1998: Tiêu chuẩn về cấu tạo và lắp đặt thang máy điện
  • TCVN 6397:1998: Tiêu chuẩn an toàn về cấu tạo và lắp đặt thang cuốn và thang chở người

Tiêu chuẩn về kích thước, tải trọng

Đối với những tòa nhà có thiết kế dưới 5 tầng, không nhất định phải thiết kế thang máy, tránh gây lãng phí. Nhưng đối với các tòa nhà cao từ 6 tầng trở lên, việc lựa chọn thiết kế thang máy sao cho phù hợp về kích thước và tải trọng là cực kỳ cần thiết.

Kích thước và tải trọng thang máy luôn đi kèm với nhau. Các mốc tải trọng thang máy khác nhau thì kích thước sẽ thay đổi, và tất cả những thông số này phải tuân thủ theo quy định của ngành.

Ví dụ: Nhà cao tầng trên 10 tầng:

  • Đối với thang chở người: Kích thước cabin tối thiểu vào khoảng 1400mm x1300mm và tải trọng tối thiểu 900kg.
  • Đối với thang tải hàng: Tải trọng thường từ 1500kg trở lên

Tiêu chuẩn về số lượng thang máy

Theo quy định của Bộ Xây Dựng, đối với từng loại công trình cao tầng khác nhau thì sẽ có số lượng thang máy tối thiểu khác nhau, đảm bảo phục vụ đủ nhu cầu di chuyển của mọi người dân.

Tiêu chuẩn xây dựng phòng máy

Phòng máy thang máy hay còn gọi là phòng kỹ thuật là không gian để bố trí, lắp đặt máy kéo, tủ điều khiển, bộ khống chế vượt tốc.

Do vậy, thiết kế phòng máy yêu cầu phải có chống thấm tuyệt đối. Phòng máy cần được thiết kế có đủ hệ thống thông gió để đảm bảo thoáng mát.

Khi thiết kế phòng máy, cần đảm bảo chiều cao phù hợp với tải trọng của thang. Tải trọng càng lớn thì cần máy kéo càng lớn, khi đó yêu cầu phòng máy phải càng cao hơn.

Ví dụ: Nếu thang máy có tải trọng dưới 350kg thì phòng máy cần có chiều cao tối thiểu là 1500mm.

Tiêu chuẩn về phòng đệm trước cửa thang

Phòng đệm hay còn gọi là sảnh, là nơi người dùng thang máy hoặc hàng hóa đứng chờ thang. Khi thiết kế thang máy cho nhà cao tầng, cần đảm bảo vị trí lắp đặt thỏa mãn yêu cầu về chiều rộng của phòng đệm.

  • Thang chở người có tải trọng 320kg: Yêu cầu phòng đệm cần có chiều rộng tối thiểu là 1,2m.
  • Thang chở người có tải trọng 500kg: Yêu cầu phòng đệm cần có chiều rộng tối thiểu là 1,4m.

Những điểm cần chú trọng khi thiết kế thang máy

Điều đầu tiên trước khi thiết kế thang máy thì khách hàng cần phải xác định được mình cần lắp loại nào, tổng thể ra sao, từ đó mới có cơ sở để bên Công ty đưa vào bản vẽ thiết kế chung. Một số lưu ý khi lựa chọn thiết kế thang máy bao gồm:

Kích thước thang máy

Trong thiết kế thang máy, kích thước và cabin thang máy sẽ phụ thuộc vào diện tích mặt bằng và không gian của nhà bạn, đây là yếu tố quan trọng ảnh hưởng trực tiếp tới chất lượng công trình cũng như tính thẩm mỹ.

Tải trọng thang máy

Tải trọng thang máy là hạn mức khối lượng mà cabin thang máy có thể chứa đựng. Tải trọng luôn đi kèm theo kích thước cabin phù hợp, đáp ứng đủ nhu cầu sử dụng.

Sau đây là 1 số tải trọng phụ thuộc vào mục đích sử dụng mà công ty chúng tôi đưa ra:

  • Nếu là gia đình sử dụng để đi lại, thì tải trọng nhỏ nhất là 300-350kg, tốc độ 60m/p.
  • Công trình sử dụng làm kinh doanh có tải trọng từ 450-1000kg, tốc độ 60m/p hoặc 90m/p.

Tuy nhiên, theo kinh nghiệm của Công ty chúng tôi, đối với gia đình có từ 4-5 người, nên lựa chọn thang máy có mức tải trọng 450kg, còn nếu có từ 6-7 người thì nên lựa chọn thang máy có mức tải trọng 630kg.

Hố pit

Khi làm hố pit thang máy, cần lưu ý các điểm sau:

  • Kích thước phải bằng kích thước hố thang
  • Đáy hố pit yêu cầu phải dày trên 200mm
  • Chiều sâu hố pit từ 600mm trở lên
  • Yêu cầu hố pit có chống thấm, luôn trong tình trạng khô ráo.

Đối với các loại thang máy có sử dụng cáp tải kéo thì cần phải có thiết kế hố pit phù hợp. Dòng thang máy gia đình liên doanh Mitsubishi mà  Công ty Thang máy gia đình Gia Huy chúng tôi đang cung cấp cần hố pit có chiều sâu tối thiểu 1450mm.

Phòng máy

Đối với những loại thang máy gia đình lắp đặt phòng máy, cần tuân thủ đúng theo bản vẽ thiết kế của nhà sản xuất để đảm bảo kết cấu có thể chịu lực cũng như đạt được sự thông thoáng cần thiết.

Một số lưu ý khi thiết kế phòng máy thang máy gia đình loại nhỏ:

  • Khoảng cách OH phải đạt tiêu chuẩn
  • Trước khi đổ sàn cần phải dầm bê tông khóa 4 mặt thang.
  • Chừa trống 2 lỗ kỹ thuật.
  • Làm móc treo pa lăng, đặt trên nóc phòng máy tại vị trí trùng với trung tâm lỗ kỹ thuật.
  • Làm cửa ra vào phòng máy.
  • Làm lỗ thoáng giúp lưu thông không khí và thoát nhiệt cho buồng máy (lưu ý tránh mưa hắt).

Cửa thang máy

Khi xây dựng cửa thang máy mini cần trừ lại một khoảng trống lớn hơn kích thước của cửa thang máy, để thứ nhất là thuận tiện cho quá trình lắp đặt, thứ hai là đảm bảo cho phần đá ốp thang có độ vát nhất định, tăng tính thẩm mỹ cho thang máy sau khi hoàn thiện lắp đặt.

Lưu ý khi thiết kế cửa thang máy:

  • Chừa chỗ trống để đặt button
  • Cần hoàn thiện ốp đá cửa thang khi lắp đặt xong thang máy.
  • Đà linteau treo hệ thống đầu cửa tầng.
